Renault Megane: Mocowanie przy pomocy systemu ISOFIX

Homologowane foteliki dla dziecka ISOFIX są znormalizowane zgodnie z obowiązującymi przepisami, jeśli występuje dowolny z czterech następujących przypadków:

  •  uniwersalny fotelik ISOFIX 3-punktowy, do montażu przodem do kierunku jazdy;
  •  półuniwersalny fotelik ISOFIX 2-punktowy;
  •  Specjalny;
  •  i-Size Który zawiera:
  •  pas, który przypinany jest do trzeciego punktu mocowania danego siedzenia;
  •  lub podpory dopasowanej do homologowanego fotelika i-Size, która opiera się o podłogę samochodu i unieruchamia fotelik w momencie zderzenia.

W pozostałych trzech przypadkach należy na podstawie listy zgodnych pojazdów sprawdzić, czy fotelik dla dziecka może być zamontowany.

Należy przypiąć fotelik dla dziecka za pomocą mocowań ISOFIX, jeśli jest w nie wyposażony. System ISOFIX zapewnia łatwy, szybki i bezpieczny montaż.

System ISOFIX składa się z 2 punktów mocowania, a w niektórych przypadkach, z trzech.

Nie można dokonywać żadnych zmian w elementach oryginalnego systemu zabezpieczenia: dotyczy to zarówno pasów, systemu ISOFIX, fotelików, jak i poszczególnych elementów mocujących.



Przed użyciem fotelika dla dziecka ISOFIX zakupionego do innego pojazdu, należy upewnić się, czy jego montaż jest dozwolony. Sprawdzić, w dokumentacji producenta wyposażenia, listę pojazdów, w których fotelik może być wykorzystany.

Mocowanie przy pomocy systemu ISOFIX

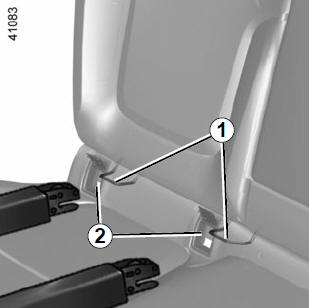

Oba punkty mocowania 1 są umieszczone między oparciem a siedzeniem fotela i posiadają oznaczenia. Aby ustawić i zablokować fotelik w zaczepach 1, wsunąć mocowania fotelika w prowadnice 2.

Mocowanie przy pomocy systemu ISOFIX


Trzeci punkt mocowania 3 lub 4 jest używany do przypięcia górnego pasa niektórych wersji foteli ISOFIX.

Punkty mocujące ISOFIX zostały opracowane specjalnie do fotelików wyposażonych w system ISOFIX. Nigdy nie należy w nich mocować innego typu fotelików dla dzieci ani pasów, bądź innych przedmiotów. Upewnić się, że w okolicy punktów mocujących nie ma żadnych elementów utrudniających montaż.

Jeśli pojazd uczestniczył w wypadku drogowym, należy zlecić kontrolę punktów mocujących ISOFIX oraz wymienić fotelik dla dziecka.

Punkty mocowania są umieszczone na oparciach foteli tylnych i są oznaczone symbolem .


We wszystkich przypadkach należy zamocować zaczep pasa w odpowiednim punkcie mocującym 3 lub 4 i ustawić fotel w żądanym położeniu.

Naciągnąć taśmę pasa, tak aby oparcie fotelika dla dziecka dotykało oparcia fotela.

Upewnić się, czy oparcie fotelika dla dziecka montowanego przodem do kierunku jazdy styka się z oparciem fotela pojazdu.

W takim przypadku, fotelik dla dziecka nie zawsze spoczywa na siedzeniu fotela pojazdu.



Zamocować koniecznie taśmę pasa fotelika dla dziecka w odpowiednim punkcie mocowania.

Nie należy korzystać z innego punktu mocowania.

Mocowanie przy pomocy systemu ISOFIX (wersja 4-drzwiowa)

Mocowanie przy pomocy systemu ISOFIX


Oba punkty mocowania 1 są umieszczone między oparciem a siedzeniem fotela i posiadają oznaczenia. Aby ustawić i zablokować fotelik w zaczepach 1, wsunąć mocowania fotelika w prowadnice 2.

Mocowanie przy pomocy systemu ISOFIX


Do trzeciego zaczepu 3 można przymocować górny pas niektórych fotelików ISOFIX.

Punkty mocujące ISOFIX zostały opracowane specjalnie do fotelików wyposażonych w system ISOFIX. Nigdy nie należy w nich mocować innego typu fotelików dla dzieci ani pasów, bądź innych przedmiotów. Upewnić się, że w okolicy punktów mocujących nie ma żadnych elementów utrudniających montaż.

Jeśli pojazd uczestniczył w wypadku drogowym, należy zlecić kontrolę punktów mocujących ISOFIX oraz wymienić fotelik dla dziecka.

Zaczepy są umieszczone na oparciach foteli tylnych i są oznaczone symbolem .


Zamocować zaczep pasa w odpowiednim punkcie mocującym 3 i ustawić fotel w żądanym położeniu.

Naciągnąć taśmę pasa, tak aby oparcie fotelika dla dziecka dotykało oparcia fotela.

Upewnić się, czy oparcie fotelika dla dziecka montowanego przodem do kierunku jazdy styka się z oparciem fotela pojazdu.

W takim przypadku, fotelik dla dziecka nie zawsze spoczywa na siedzeniu fotela pojazdu.



Zamocować koniecznie taśmę pasa fotelika dla dziecka w odpowiednim punkcie mocowania.

Nie należy korzystać z innego punktu mocowania.

    Mocowanie przy pomocy pasa

    Pas bezpieczeństwa powinien być tak dopasowany, by spełniał swoją funkcję w przypadku gwałtownego hamowania lub zderzenia. Zachować spo ...
